何谓移动模架?

发布日期:2021-10-19 作者: 点击:

移动模架是一种采用承台或墩柱为支撑,在现场浇筑桥梁的自行模板。它的主要特点是施工质量好、施工方便、造价低等。目前,在公路桥、铁路桥的连续梁施工中,广泛采用,是比较先进的施工方法。我国已经开始在高速公路、铁路客运专线上使用。动模架造桥机主要包括:支撑机构、支撑桁梁、内外模板、主梁提升机构等。从移动式支架到浇注成型等一系列施工。

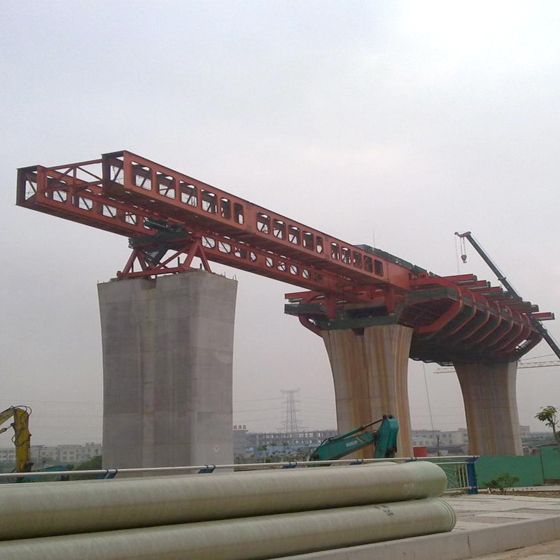

移动模架

动模结构和装配要求。

1移模架墩旁支架和落地支架,应有足够的强度、刚度和稳定性,基础要牢固牢固;

2全孔支架移动模架和拼装阶段使用的移动支架每次拼装前,才能投入使用。

3移动模架移动支架纵向前移的倾覆稳定性系数不能小于1.5。

4移动式模架和组合式组合式移动支架(湿缝和干式接缝)前移时,桥墩及临时墩主桁梁应采取稳定措施,滑道应有足够的强度、刚度、长度、宽度。

5牛腿装配:牛腿是钢箱型的,将牛腿吊到牛腿顶面,用水准仪把牛腿抬到牛腿顶面,这样推进平车才能顺利滑移。

6主梁安装:主梁在桥下装配,根据现场吊运能力,可以利用搭设临时支架,将主梁分段吊起在牛腿和支架上。拆开后临时支撑物。还可以将所有主梁装配完毕后与大吨位吊机整体吊装就位。

7组合梁和外模板:将主梁组装好,然后将其拼装好,然后将横梁安装好,然后将主梁置于液压系统的作用下,横梁将横梁固定好。将桥墩出桥轴,按桥的轴向调整横梁,用销子连接。再铺底、外腹板、肋板和翼缘板。

8、拼装顺序:移动式支承系统按照以下步骤组装:牛腿装配、主梁装配、相关施工设备、机械工具就位-----牛腿安装-----主梁吊装同步式横梁安装-----平放底板,安装模板托架------安装外横板和翼缘板材,底板-----内模安装(紧固钢筋后)。
