关于移动模架造桥机的组装要求知识普及

发布日期:2018-05-25 作者:www.tmydmj.com 点击:

     全面系统地总结我国高速铁路施工技术及建设实践经验,并广泛吸收国外先进技术,形成了具有中国特色的高速铁路施工技术体系。其内容包括路基、桥梁、隧道、轨道、通信、信号、电力、电气化工程施工、施工测量及试验与检测技术等,重点突出各工序关键环节的施工方法与工艺、质量过程控制、质量检测与评定标准、相关接口工程施工要点等。

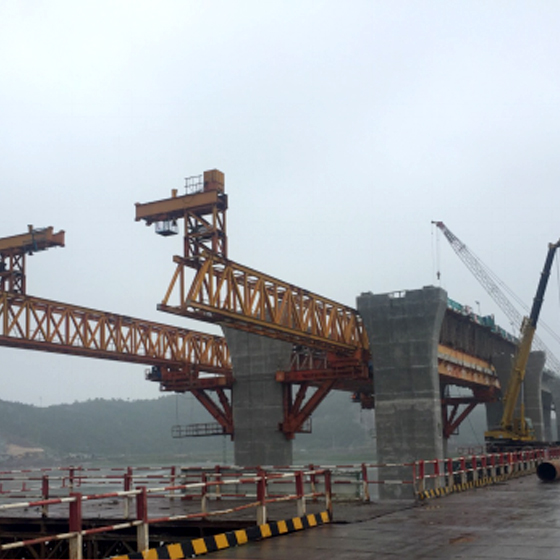

     移动模架造桥机是一种自带模板,利用承台或墩柱作为支承,对桥梁进行现场浇筑的施工机械。其主要特点:施工质量好,施工操作简便,成本低廉等。在国外,已广泛地被采用在公路桥、铁路桥的连续梁施工中,是较为先进的施工方法。国内已开始在高速公路、铁路客运专线上使用。移动模架造桥机主要由:支腿机构、支承桁梁、内外模板、主梁提升机构等组成。可完成由移动支架到浇筑成型等一系列施工。


挂篮台车


     组装要求

  1. 移动模架的墩旁托架及落地支架,应具有足够的强度,刚度和稳定性,基础必须坚实稳固;

  2. 用于整孔制架的移动模架和用于阶段拼装的移动支架每次拼装前,必须对各零部件的完好情况进行检查。拼装完毕,均应进行全面检查和试验,符合设计要求后方可投入使用。

  3 .移动模架移动支架纵向前移的抗倾覆稳定系数不得小于1.5。

  4. 移动模架和用于节段拼装的移动支架,(湿接缝和干接缝)前移时应对桥墩及临时墩主桁梁采用稳定措施,其滑道应具有足够的强度、刚度、和长度、宽度。

  5 .牛腿的组装:牛腿为钢箱梁形式,吊装牛腿时在牛腿顶面用水准仪抄平,以便使推进平车在牛腿顶面上顺利滑移。

  6. 主梁安装:主梁在桥下组装根据现场起吊能力可采用搭设临时支架将主梁分段吊装在牛腿和支架上。组成整体后拆除临时支架。也可将全部主梁组装完成后用大吨位吊机整体吊装就位。

  7. 横梁及外模板的拼装:主梁拼装完毕后,接着拼装横梁,待横梁全部安装完成后,主梁在液压系统作用下,横桥向、顺桥向依次准确就位。在墩中心放出桥轴线,按桥轴线方向调整横梁,并用销子连接好。然后铺设底板和外腹板、肋板及翼缘板。

  8 .模板拼装顺序:移动支撑系统按如下工序进行拼装:牛腿的组装,主梁的组装及有关施工设备、机具的就位-----牛腿的安装 -----主梁吊装、同步横移合龙 ----- 横梁安装 -----铺设底板、安装模板支架 ------安装外腹板及翼缘板、底板----- 内模安装(在绑扎钢筋后)。
